วิธีการสร้างดอกกลัดใน artcam

1.เปิดโปรแกรม artcam ขึ้นมา

2.ให้เราทำการคลิกตามลูกศรดังภาพ

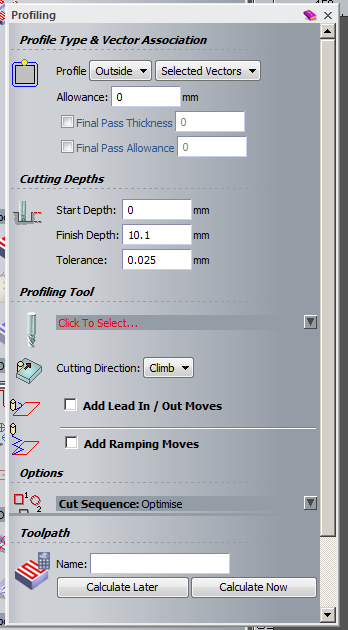

3.ให้เราทำการเคิกเมาส์ไปที่ create profile tooolpath ดังภาพก็จะได้ประมาณนี้ ดังรูปที่2

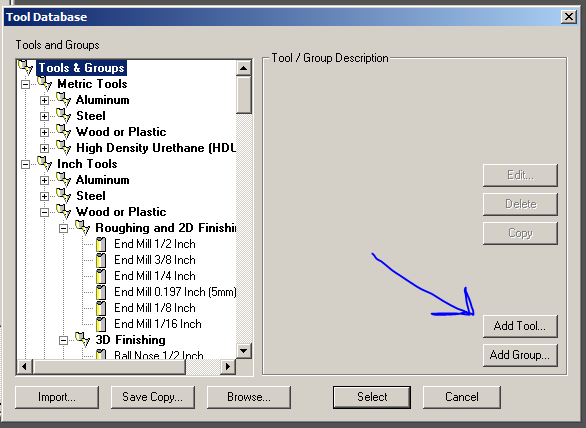

4ให้คลิกที่ click to select จากนั้นก็กด add tool...

5.ให้เราทำการสร้างดอกกัดตามที่เราต้องการได้เลย

5.1ตั้งชื่อดอกกลัดตามที่เราต้องการ

5.2ให้เราเลือกชนิดของดอกกลัด

5.3หมายเลขของดอกกลัด

5.4หน่อวยของขนาดความโตของดอกเป็นมินลิเมตร

5.5หน่วยของดอกกัดให้เรากำหนดเป็นมิลลิเมตร/มิล

5.6ขานดความโตของดอก

5.7เวลากลัดจะให้ดอกกลัดลงไปลึกที่ละเม่าไหร่

5.8ระยะความละเอียดของดอกเวลาเดินหลายๆรอบ
5.9ความเร็วของหัวกลัด
5.10ความเร็วการเดินของเครื่อง
5.11ความเร็วของแกรนz
