การใช้งานโปรแกรม Fritzing แบบพื้นฐานขอพื้นฐาน Nisakorn

โดย
คู่มือการใช้งานโปรแกรมเบื้องต้น
2. Fritzing
 โปรแกรม Fritzing เป็นโปรแกรมที่ช่วยในการออกแบบวงจรสำหรับบอร์ดต่างๆ เช่น Arduino รุ่นต่างๆช่วยให้วางในตำแหน่งที่เหมาะสม ที่สำคัญยังเป็นโปรแกรมฟรีช่วยในการออกแบบวงจรลงบน BreadBoard วาดวงจร Schemetic และการออกแบบแผ่นปริ้น (PCB)
ขั้นตอนการใช้งาน Fritzing เบื้องต้น
1.เปิดโปรแกรม หน้าตาโปรแกรมก็จะประมาณนี้คับ

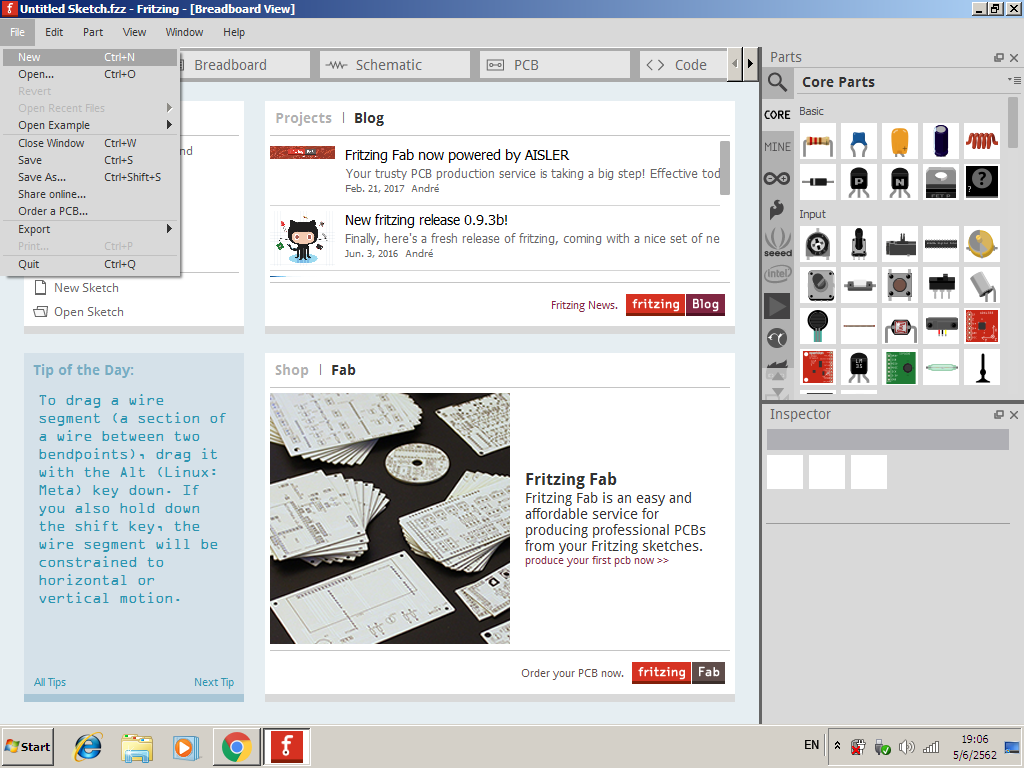

2. คลิ๊กเปิดหน้าใหม่ File > New

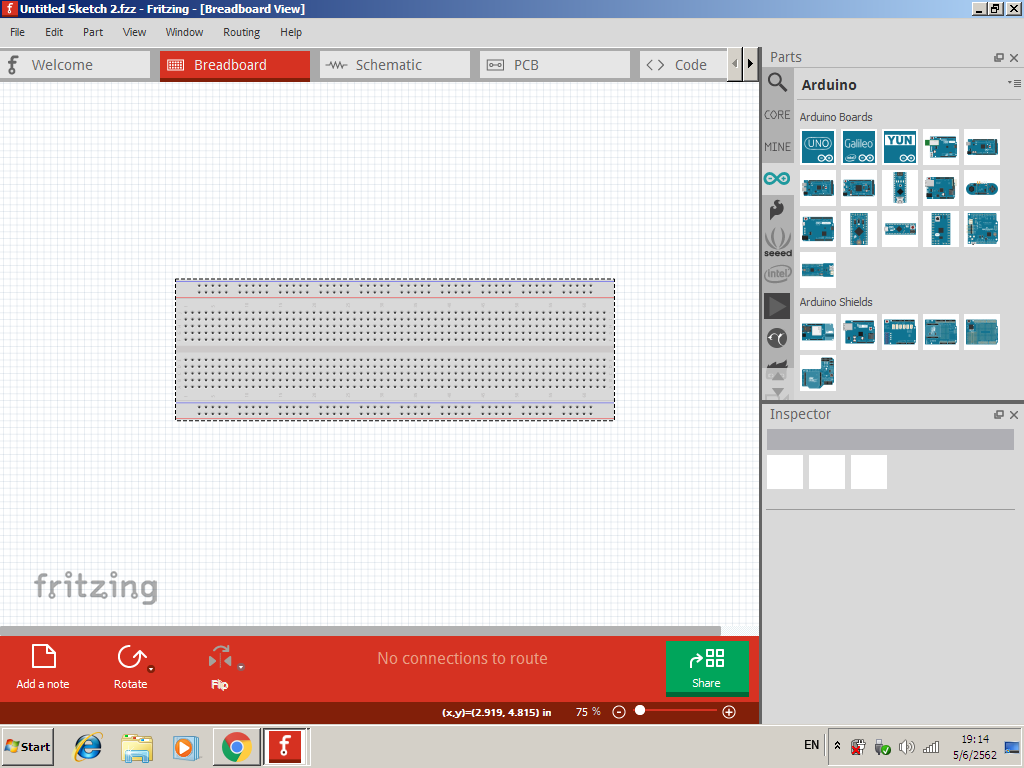

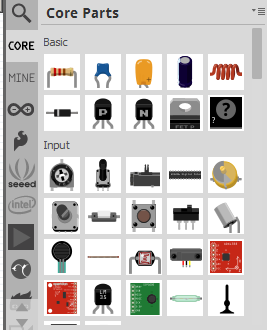

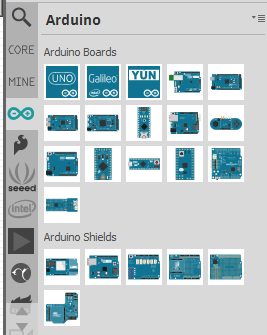

3. เมื่อเปิดเสร็จก็จะมีหน้าตาประมาณนี้ ซึ่งเมื่อเข้ามาจะมีอุปกรณ์มากมาย ดังนี้








4. เราสามารถเอาอุปกรณ์ลากมาได้ดังรูป เพื่อที่จะสามารถดูว่าสยไหนเป็นสายไหนเราสามารถเปลี่ยนสีของสายได้ดังนี้

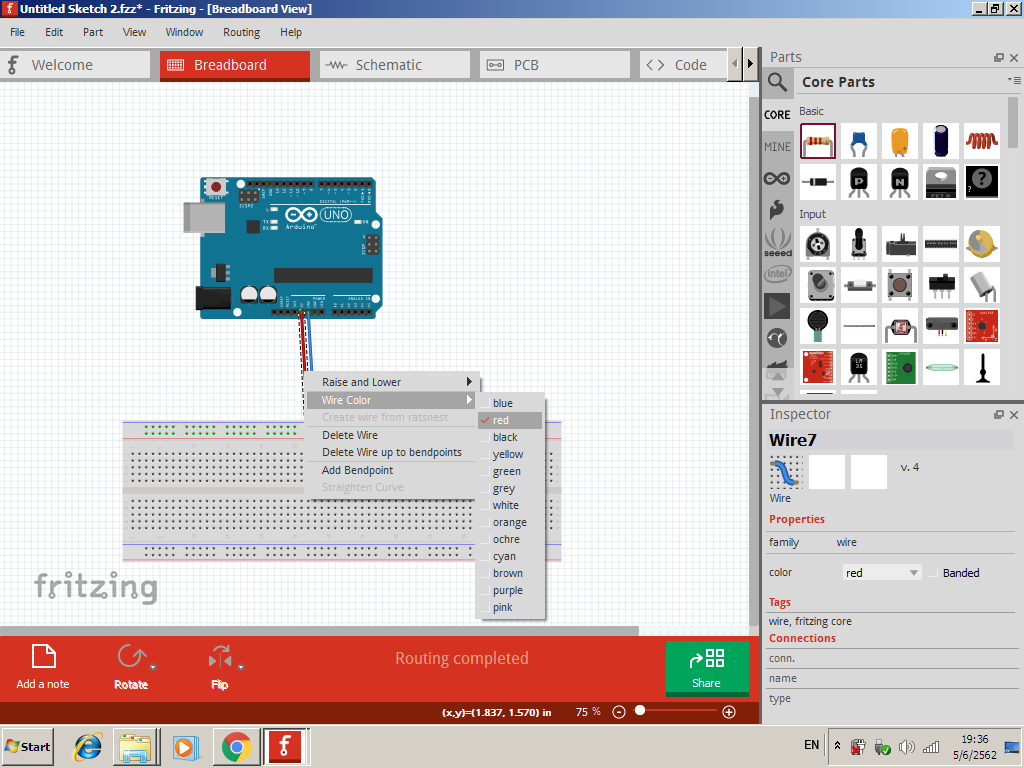

กดที่ Wre Color -  เลือกสีที่ต้องการดังรูป ผมใช้สีแดง

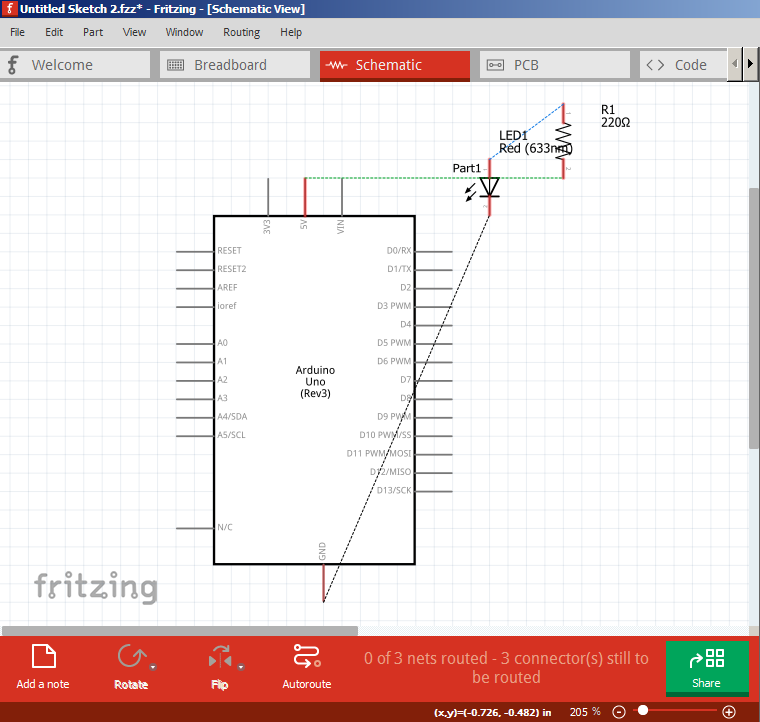

5. โปรแกรมนี้สามารถวงจรไฟฟ้าที่เราเขียนได้กดที่ Schematic

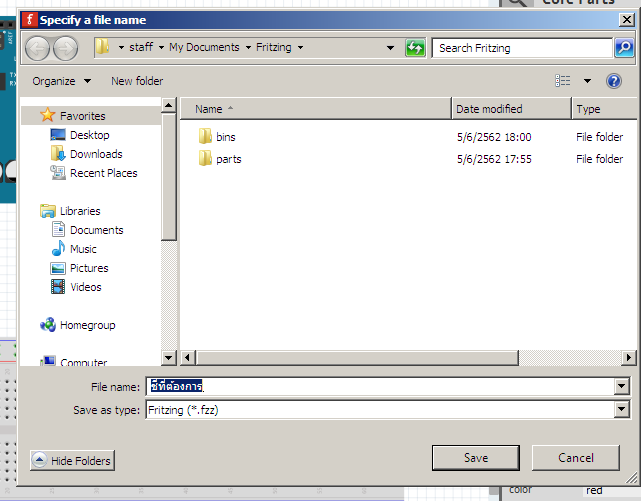

6.วิธีการ Save ไปคลิ๊กที่  File > Save As ซึ่งนามสกุลของมันคือ fzz

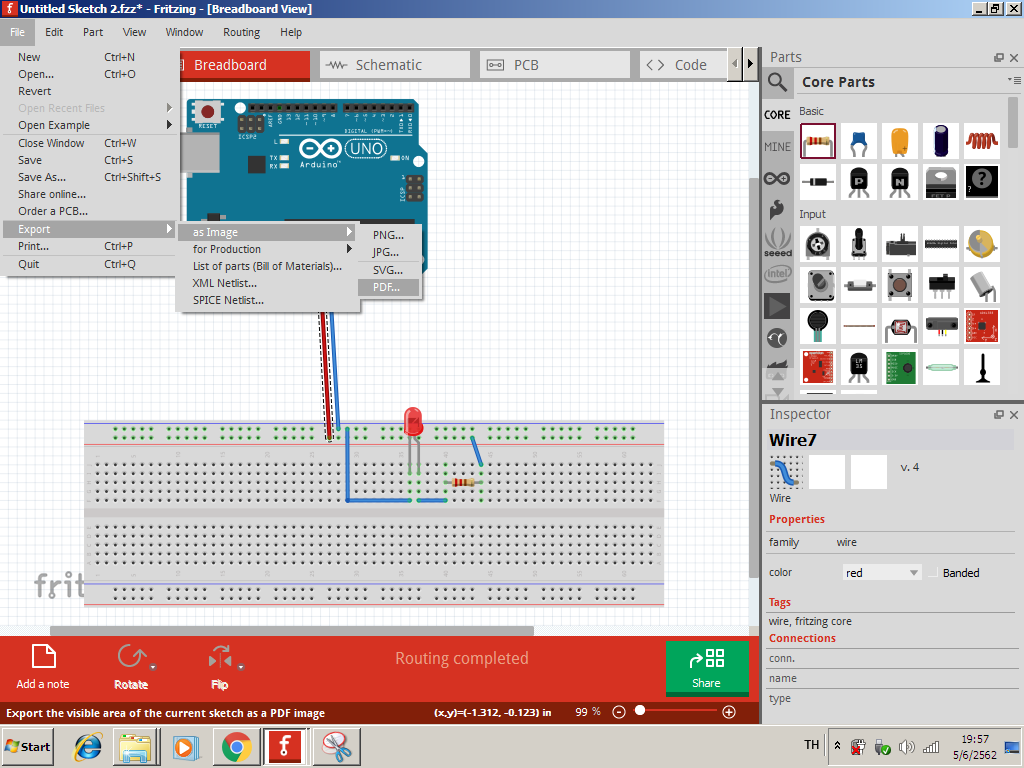

เราสามารถ save ไฟล์แบบรูปภาพไดหากต้องการไปใช้ ไปที่  file  - expost - as Image  - เลือกแบบที่ต้องการ

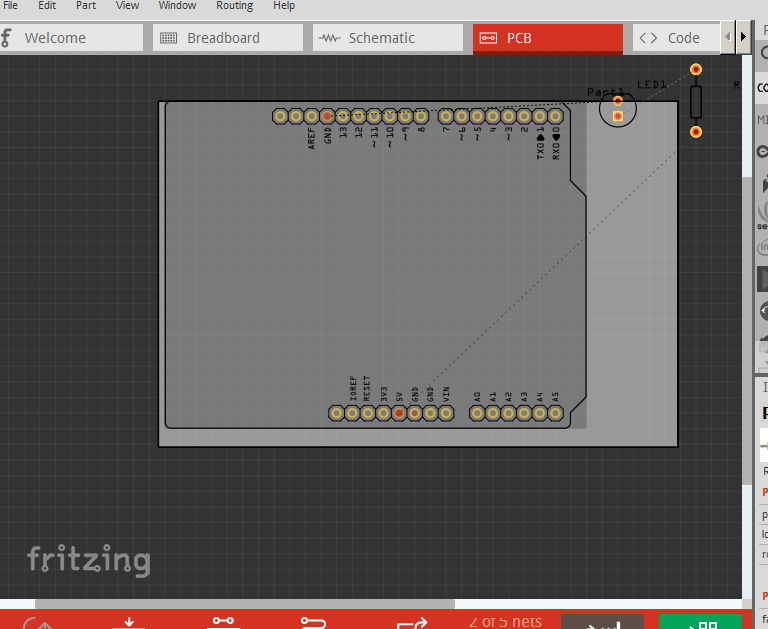

และโปรแกรมนี้สามารถออกแบบวงจรบนแผ่น PCB ได้โดยการลากอุปกรณ์เข้าด้วยกันดังรูปบน กับ Code
