คู่มือการใช้ tinkercad เบื้องต้น

โดย
คู่มือการใช้งานเบื้องต้น

1.tinkercad

 tinkercad คือ โปรแกรมออกแบบที่ทำงานบน Web Browser ที่ช่วยในการออกแบบวงจรและยังสามารถจำลองการทำงานของวงจรได้อีกด้วย อีกทั้งยังช่วยในการออกแบบงานจำพวก3dได้อีกด้วยทั้งนี้ทั้งนั้นเราของยกมาแค่การออกแบบวงจรก่อนนะครับ

ขั้นตอนการใช้โปรแกรมเบื้องต้น
1.เปิดโปรแกรม หน้าตาโปรแกรมก็จะประมาณนี้คับ

2.เมื่อเปิดโปรแกรมเสร็จแล้วให้ไปที่ Circuits > tryCircuits

3.จากนี้เราก็สามารถเขียนวงจรได้แล้ว

4.ถ้าเราต้องการที่จะเปลี่ยนสีสายของสายที่ใช้ต่อหรือพวกledให้ทำการคลิกทีอุปการณ์และเลือกได้เลย
วิธีการนี้ใช้ได้กับการเปลี่ยนค่าตัวต้านทานด้วยเช่นกัน

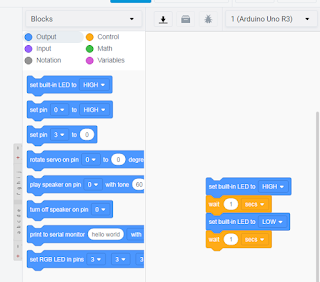

5.ถ้าเราต้องการที่จะจำลองการทำงานให้เราไปที่ code จากนั้นก็ทำการเขียนได้เลยแต่ในtinkercadมันสามารถเขียนcodeได้หลายแบบมีดังนี้

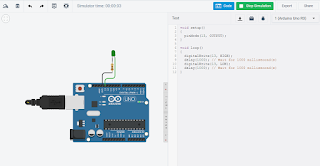

6.เรามาจำลองการทำงานดูกันเลยดีกว่า ให้เราไปเขียนcodeให้เสร็จก่อนจากนั้นให้ไปกดที่ start simulation จากนั้นมันก็จะทำงานตามที่เราเขียนcode ใว้


7.โปรแกรมมันจะทำการ save ให้เราเองครับผม

ถ้าผิดพลาดตรงใหนช่วยชี้แนะหรือเพิ่มเติมได้นะครับ
