คู่มือการใช้งานโปรแกรมเบื้องต้น Nisakorn

โดย
คู่มือการใช้งานโปรแกรม Arduino IDE เบื้องต้น
  1. Arduino IDE
ขั้นตอนการใช้งาน arduino เบื้องต้น

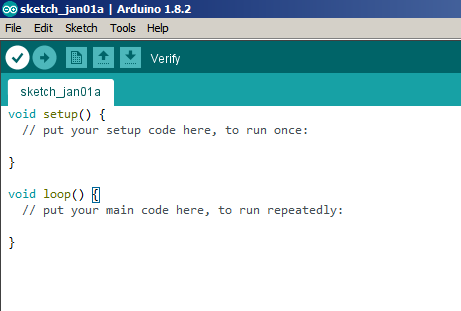

1.เมื่อเปิดโปรแกรม

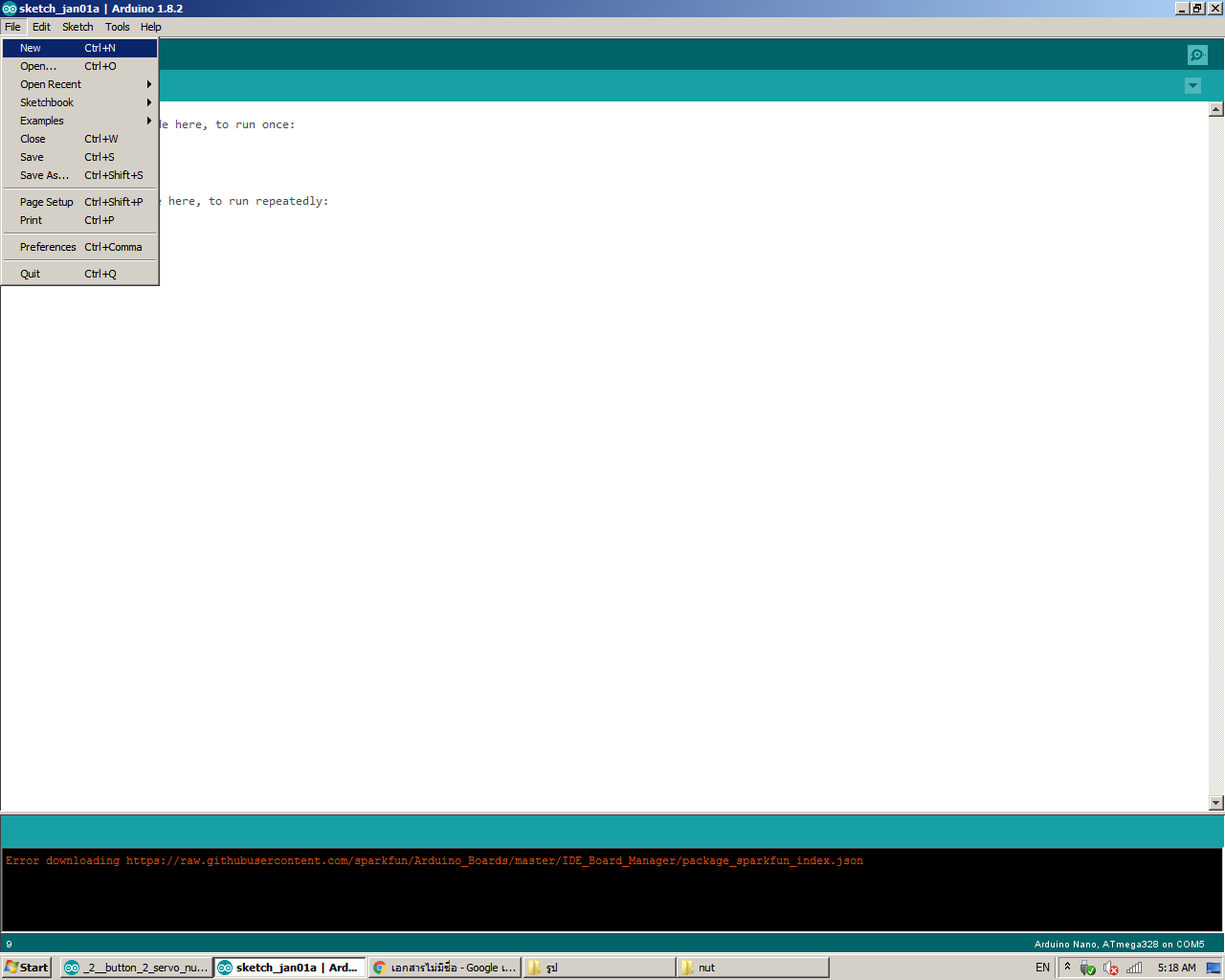

2.ถ้าต้องการเปิด sketch ใหม่ให้ไปที่ File > New
3.เขียนโปรแกรมลงไปได้เลย ซึ่งการเขียนโปรแกรมนั้นประกแบไปด้วย void setup กับ void loop
.

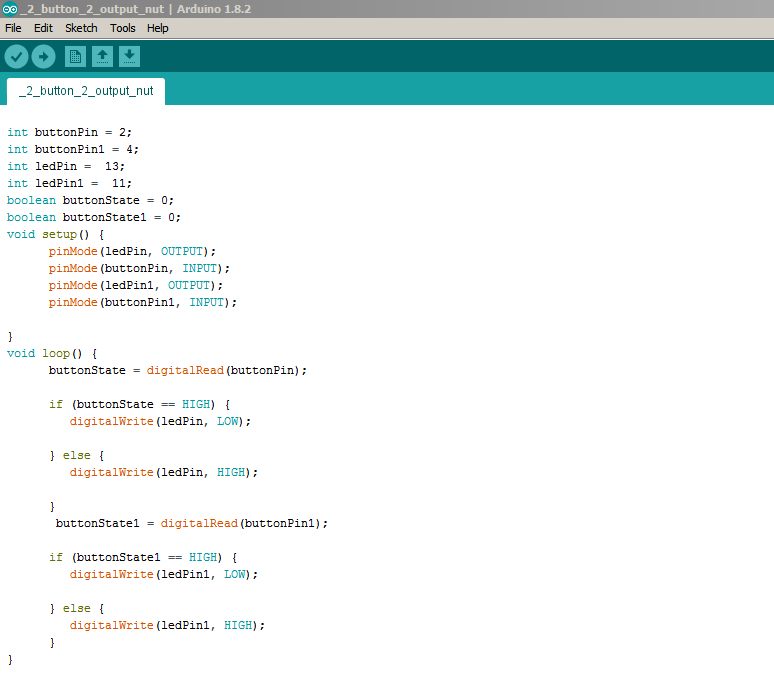

นี่คือตัวอย่างการเขียน สวิทช์( Buttonpin ) ควบคุม หลอดไฟ ( Ledpin )
ส่วนสำคัญ คือ void setup กับ void loop
Void setup จะเริ่มทำงาน อันดับแรกเมื่อ Arduino ทำงานคำสั่งที่ถูกเขียนจะส่งไปให้ Ardoino และคำสั่งนี่จะทำงานเพียงครั้งเดียว
Void loop คำสั่งนี้เริ่มทำงานก็ต่อเมี่อคำสั่ง  void setup ทำงานเสร็จ คำสั่งที่เราเขียนถึงจะส่งไปให้ Arduino  และคำสั่งนี้จะทำงานตั้งแต่คำสั่งต้นจนถึงคำสั่งสุดท้าย มันจะทำงานวนซ้ำแบบนี้ไปเรื่อยๆ ตลอดการทำงานของ Arduino

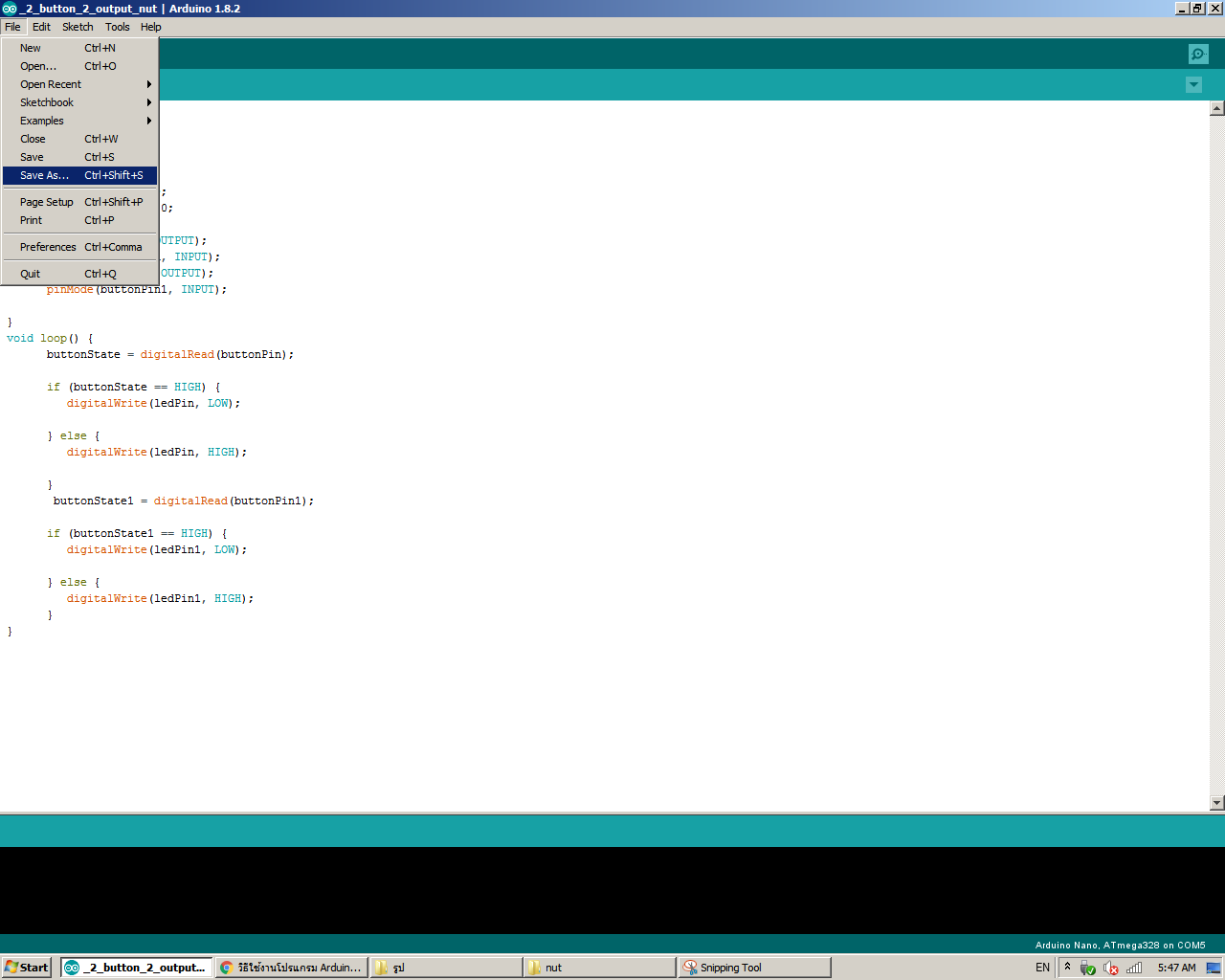

4.เมื่อเราเขียนคำสั่งเสร็จแล้วเราจ้องการบันทึกให้ไปที่ File > Save As จากนั้นเราต้องที่ๆจะเอาไฟล์ไปเก็บ และตั้งชื่อ
5. ต่อบอร์ด Arduino เข้ากับคอมพิวเตอร์ผ่านสาย USB ( เมื่อต้องเอาคำสั่งที่เราเขียนเข้าไปใน Arduino )


6. ตั้งค่าเพื่อบอก Arduino IDE ว่าเราจะอัปโหลดโปรแกรมให้กับบอร์ดรุ่นอะไร และอัปโหลดผ่าน Port ไหน

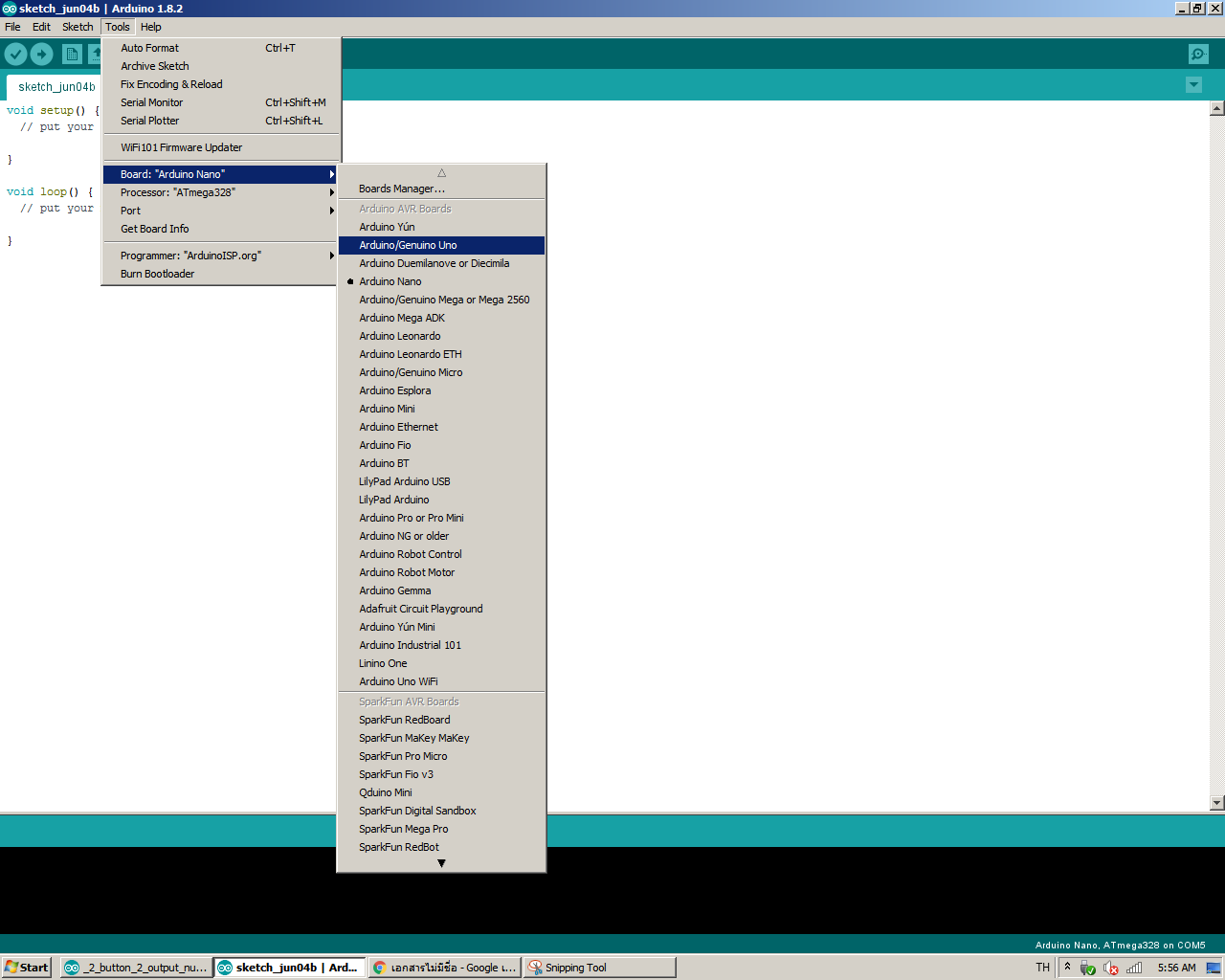

6.1 อัปโหลดโปรแกรมให้กับรุ่นบอร์ด Tools > Board เลือกบอร์ด Arduino
6.2 Port คือ องสำหรับเสียบสายเคเบิลที่อยู่ด้านหลังเครื่องคอมพิวเตอร์ เพื่อต่อกับอุปกรณ์อื่น
ทีนี้เราต้องเชื่อมให้ถูก port ไม่งั้นจะไม่สามารถป้อนคำสั่งใส่ Arduino ได้ และจะมีอีกแบบที่ใช้ไม่ได้ คือ ไม่ไดติดตั้ง  USB Driver
6.3 วิธีดู  USB Driver ว่าได้ติดตั้งไหม

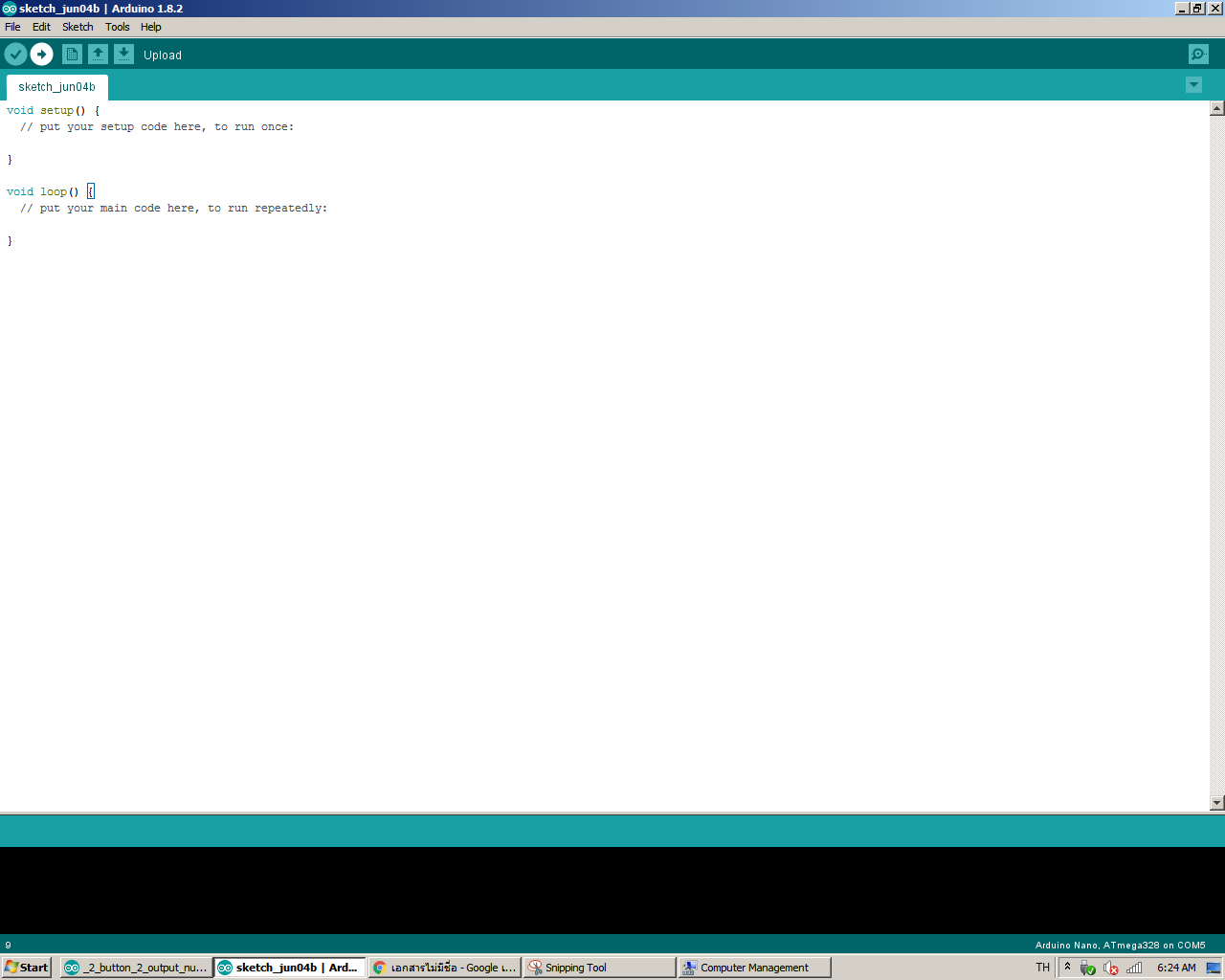

7. คลิกปุ่มอัปโหลด หากเขียนถูกต้องมันจะไม่ขึ้นอะไร

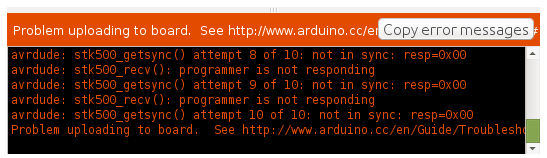

 หากเขียนผิดมันจะึ้นแบบนี้ ดังรูป
ถ้าต้องการรู้เกียวกับ Error ดุตามลิ้งค์ได้  https://www.9arduino.com/article/35
