Lcd_2 button_2 Led_2 Nutkung Nutkung . Nisakorn Butvong


                                                        ขั้นตอนการเขียนโค้ดและคำอธิบาย

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// Set the LCD address to 0x27 for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);

int buttonPin = 2;                            // ให้สวิทช์ 1 อยู่ที่เป็นขา  2
int buttonPin1 = 4;                          // ให้สวิทช์ 2 อยู่ที่ เป็นขา  2
int ledPin =  13;                              // หลอดไฟดวงที่ 1 อยู่ที่ขา 13
int ledPin1 =  11;                            // หลอดไฟดวงที่ 1 อยู่ที่ขา 11
boolean buttonState = 0;                // สถานะของสวิทช์ 1 เท่ากับ 0
boolean buttonState1 = 0;               // สถานะของสวิทช์ 2เท่ากับ 0

void setup() {
      pinMode(ledPin, OUTPUT);                       //กำหนดหลอดไฟดวงที่ 1 เป็นเอาต์พุต
      pinMode(buttonPin, INPUT);                     //กำหนดสวิตช์ที่ 1 เป็นอินพุต
      pinMode(ledPin1, OUTPUT);                    //กำหนดหลอดไฟดวงที่ 2 เป็นเอาต์พุต
      pinMode(buttonPin1, INPUT);                  //กำหนดสวิตช์ที่ 2 เป็นอินพุต
      lcd.write(buttonState);                               // ให้  lcd อ่านค่าสถานะของสวิทช์
      lcd.begin();                                                // สัญญาณ lcd
}
void loop() {
      buttonState = digitalRead(buttonPin);       //สถานะสวิทช์ 1 = อ่านค่าสวิทช์ 1

      if (buttonState == HIGH) {                       // สถานะสวิทช์ คือ ไม่ได้กดสวิทช์
         digitalWrite(ledPin, LOW);                   // เขียนค่าหลอดไฟดวงที่ 1 เป็น 0 ไฟไม่ติด
         buttonState = 0;                                     // สถานะสวิทช์ที่ 1 เป็น 0
         lcd.setCursor(0, 1);                                // ช่องของ lcd  0 เป็นของ 1 เป็น แถว
          lcd.print("led1 off (^__^)");                 // ค่าที่ต้องการให้แสดงในหน้าจอ lcd ( ในวงเล็บ )
         delay(5);                                               // การหน่วงเวลา ( ใช้หน่วยเป็น มิลลิเซค )
      } else {
         digitalWrite(ledPin, HIGH);                // เขียนค่าหลอดไฟดวง เป็น1 ไฟติด
          lcd.setCursor(0, 1);                             // ช่องของ lcd  0 เป็นของ 1 เป็น แถว
          lcd.print("led1 on (^__^)");                // ค่าที่ต้องการให้แสดงในหน้าจอ lcd ( ในวงเล็บ )

      }
       buttonState1 = digitalRead(buttonPin1);          //สถานะสวิทช์ 2 = อ่านค่าสวิทช์2

      if (buttonState1 == HIGH) {                              // สถานะสวิทช์ คือ ไม่ได้กดสวิทช์
         digitalWrite(ledPin1, LOW) ;                         // เขียนค่าหลอดไฟดวง 2 เป็น 0 ไฟไม่ติด
         buttonState1 = 0;                                            // สถานะสวิทช์ที่ 2 เป็น 0
          lcd.setCursor(0, 2);                                       // ช่องของ lcd  0 เป็นของ 2 เป็น แถว
         lcd.print("led2 off (^__^)");                          // ค่าที่ต้องการให้แสดงในหน้าจอ lcd ( ในวงเล็บ )
         delay(5);                                                        // การหน่วงเวลา ( ใช้หน่วยเป็น มิลลิเซค )
      } else {
         digitalWrite(ledPin1, HIGH);                       // เขียนค่าหลอดไฟดวงที่ 2 เป็น1 ไฟติด
          lcd.setCursor(0,2);                                        // ช่องของ lcd  0 เป็นของ 2 เป็น แถว
         lcd.print("led2 on (^__^)");                          // ค่าที่ต้องการให้แสดงในหน้าจอ lcd ( ในวงเล็บ )
      }
}
              Nattaphon SKNCT                                                            Nisakorn. Nak.

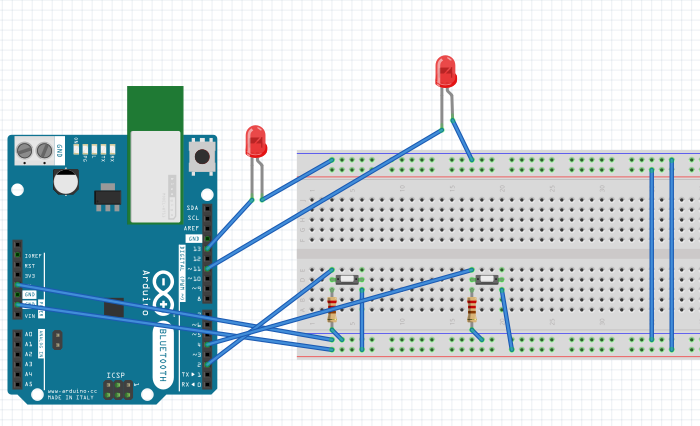

                                                          การต่อวงและคำอธิบาย


                                 http://fritzing.org/projects/arduino-i2c-lcd-display

1 . สวิทช์ตัวที่ 1 ต่อกับขา 2 ต่อ ตัวต้านทาน ต่อกับไฟบวก ( +5V ) ขาอีกข้างต่อ( GND )
2.  ต่อ Led 1 เข้ากับขา 13 ( ขาสั้น )  ส่วนอีกข้างต่อกับไฟบวก ( +5V )
3. สวิทช์ตัวที่ 2 ต่อกับขา 4 ต่อ ตัวต้านทาน ต่อกับไฟบวก ( +5V ) ขาอีกข้างต่อกาว ( GND )
4.ต่อLed 1 เข้ากับขา 13 ( ขาสั้น )  ส่วนอีกข้างต่อกับไฟบวก ( +5V )
5.ต่อหน้าจอ  lcd สายดำต่อต่อ( GND ) สายแดงต่อไฟบวก ( +5V ) สายส้มต่อ A4 (SOA)
 สายเหลืองต่อ A5 (  SCL )
การต่อวงจรนี้เป็นการต่อวงจรแบบ  Pull-up
